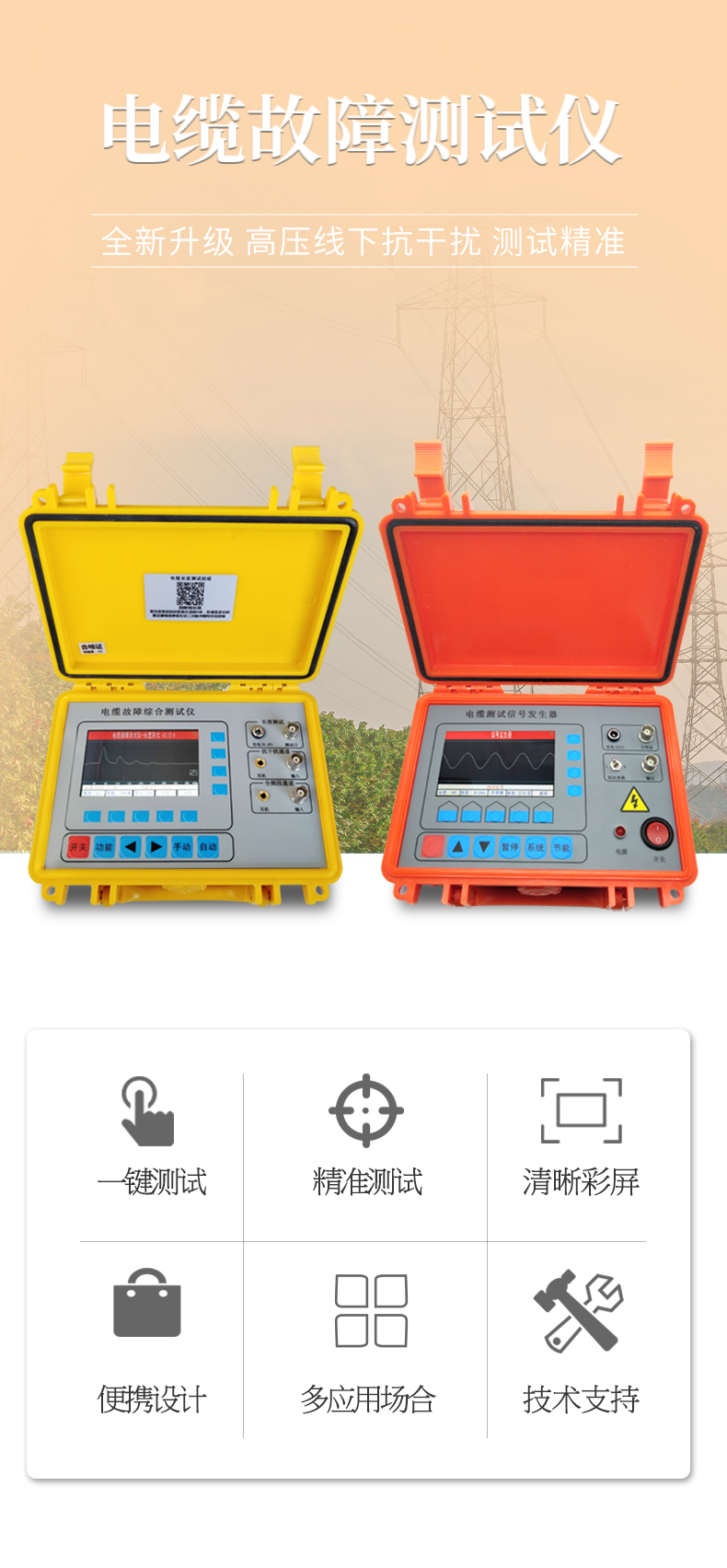

产品概述:
本测试仪主要用于10KV等级(可拓展至50kv)以内的高低压地埋电力电缆的断线、短路、对地漏电故障( 对地绝缘电阻在0.5兆欧以内)的定位及地埋电缆深度、路径走向的探测
适用于路灯电缆维护、农田水浇地电缆故障查修、小区物业及园林绿化带地埋铠甲铁皮电力电缆、野外动力电缆、高速公路、厂矿企业、铁塔通信基站直埋供电电缆故障排查等行业。
本仪器采用**的集成电路技术、前沿的计算方法、电路结构简洁、可靠性高、误判率低的特点。
三通道设计:

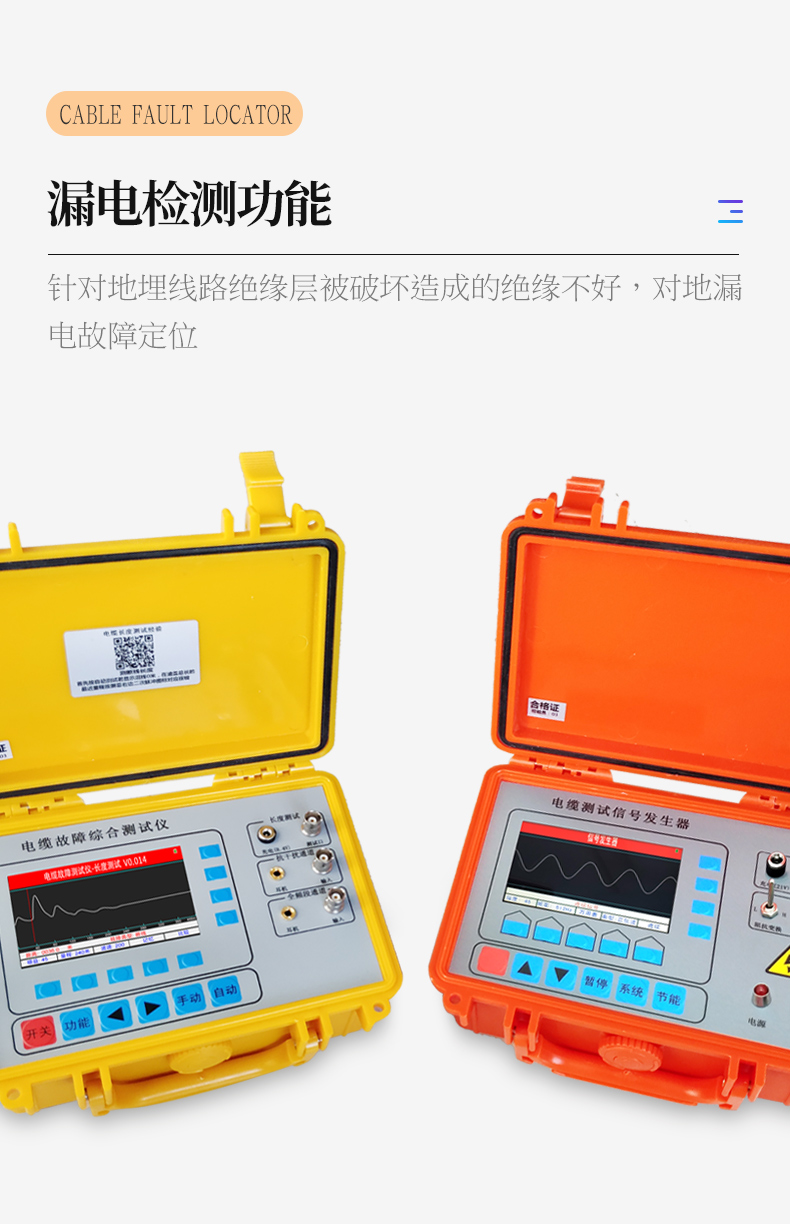

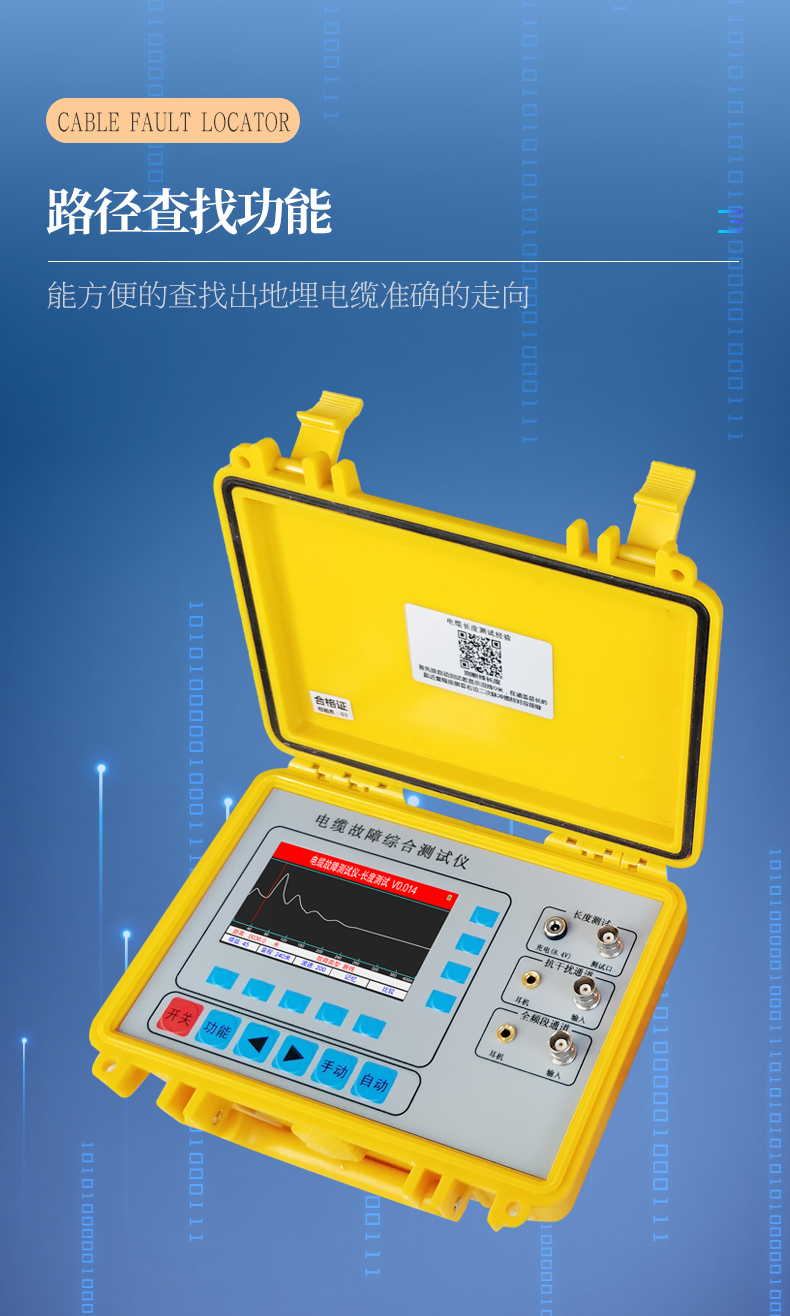

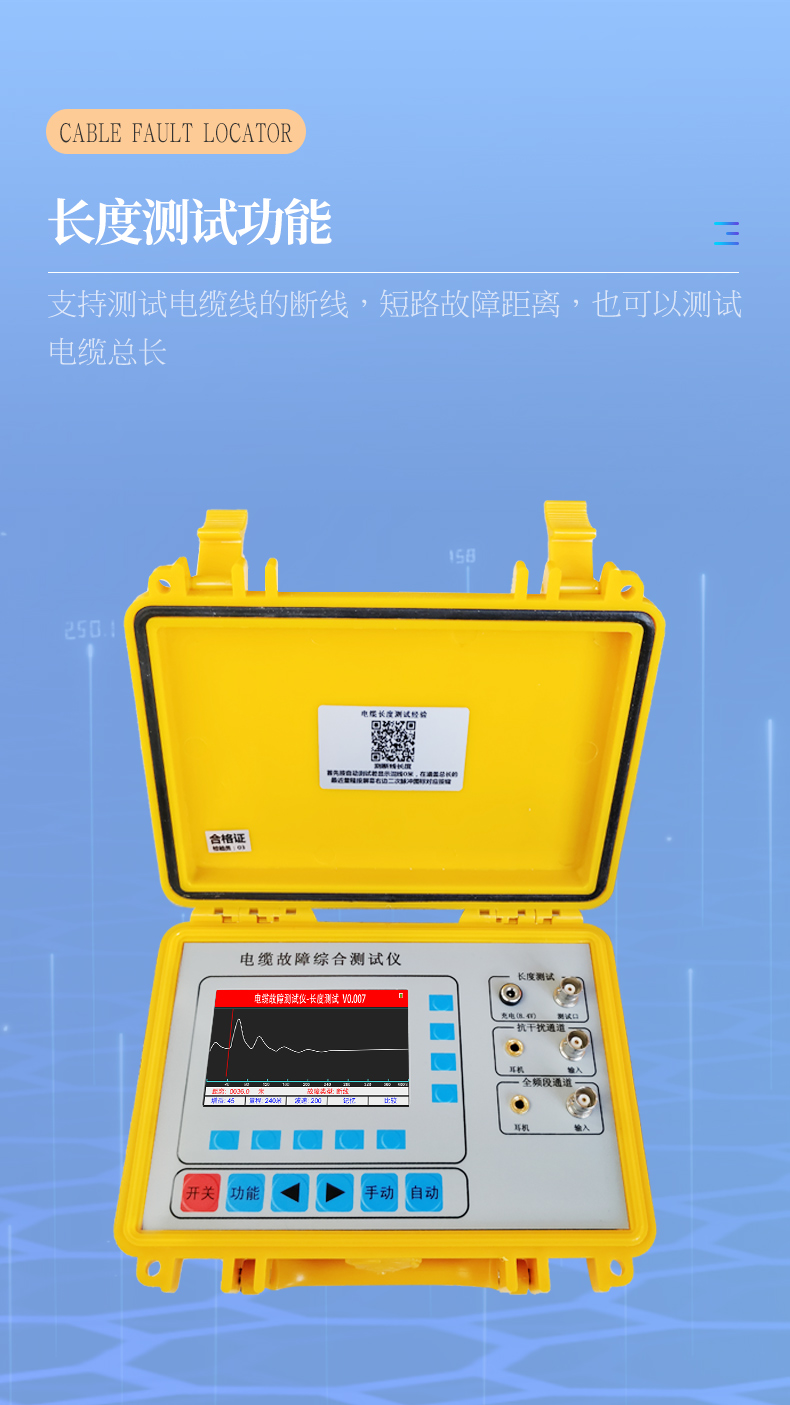

1、长度测试:断电状态下可以直接测试电缆的断线、短路故障距离长度。 | 2、断电状态下配合信号发生器定位直埋电缆对地漏电位置,测地埋电缆路径走向及深度。 | 3、全频段通道:通电状态下使用探杆测试直埋低压电缆对地轻微漏电故障位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。 |

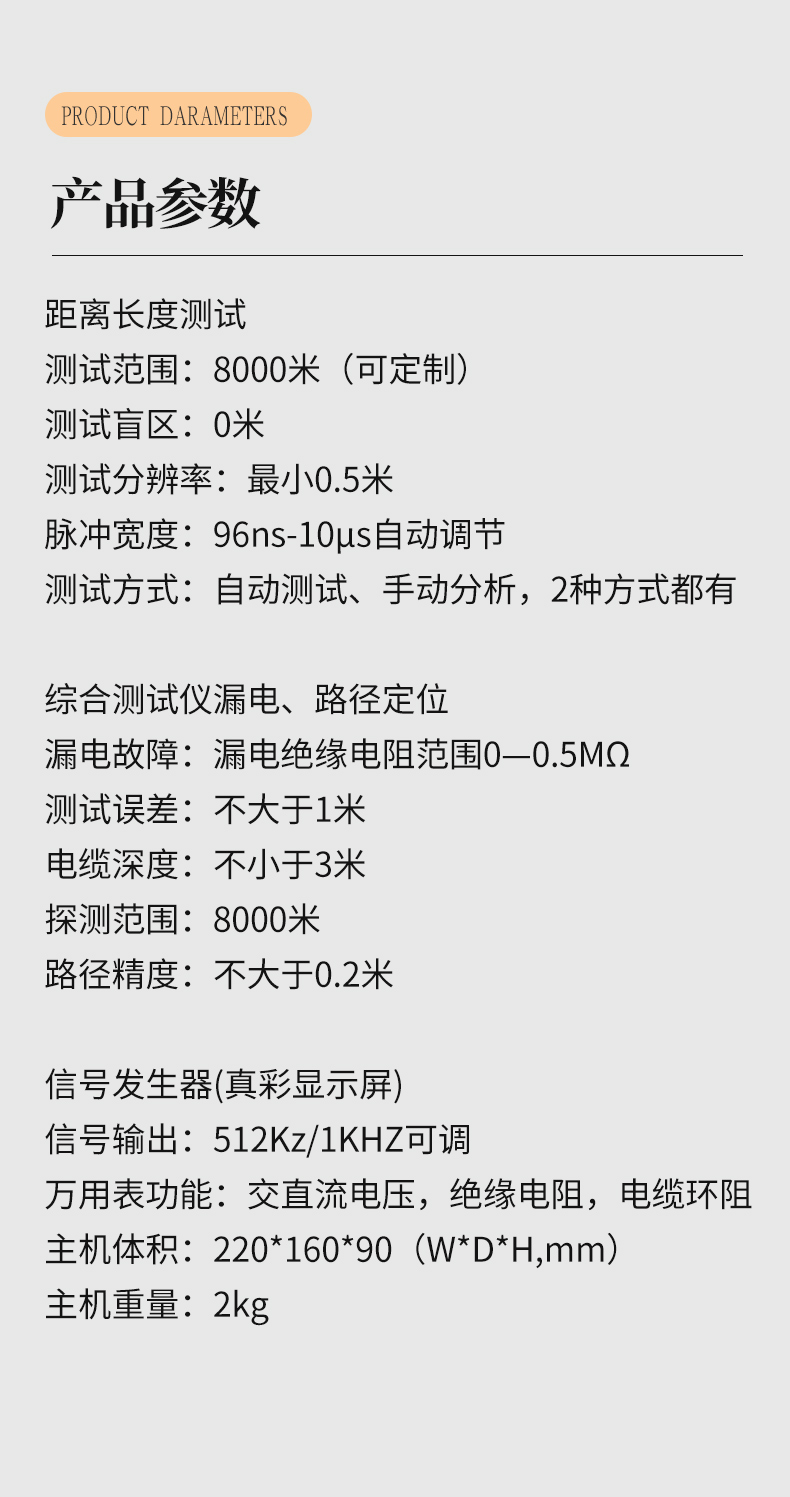

技术参数:

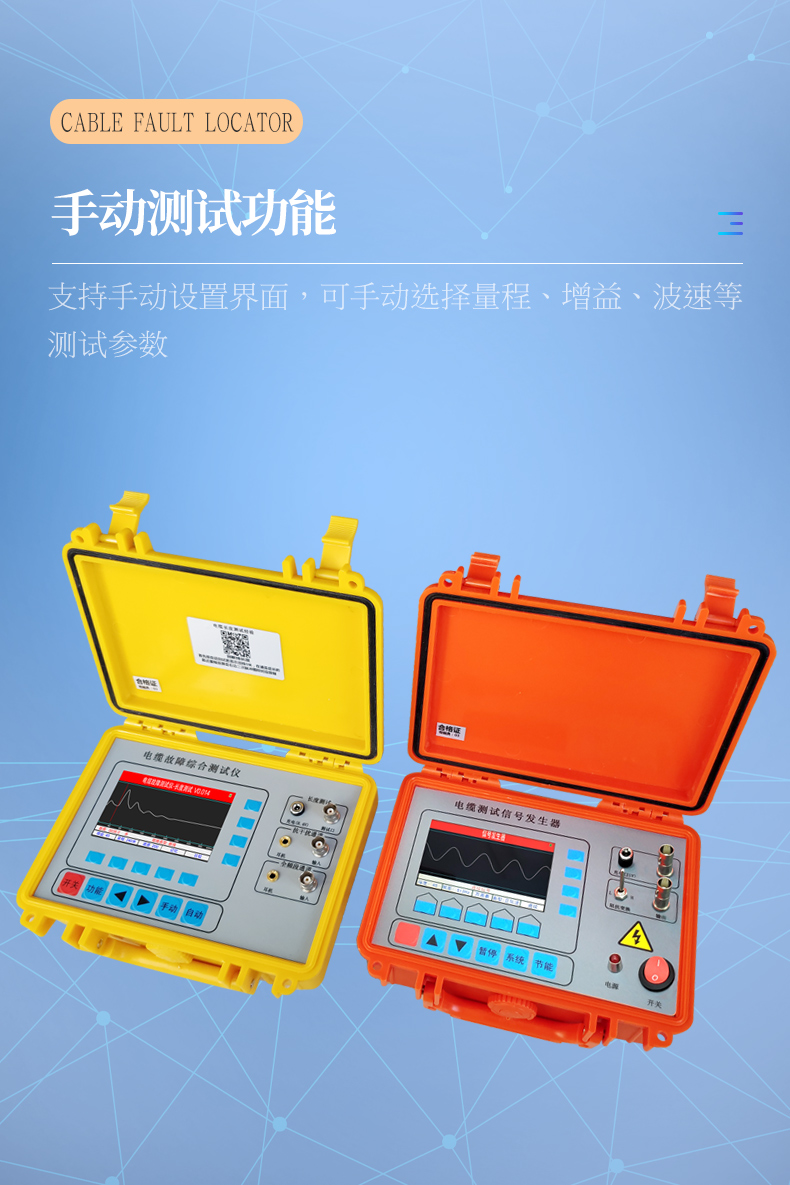

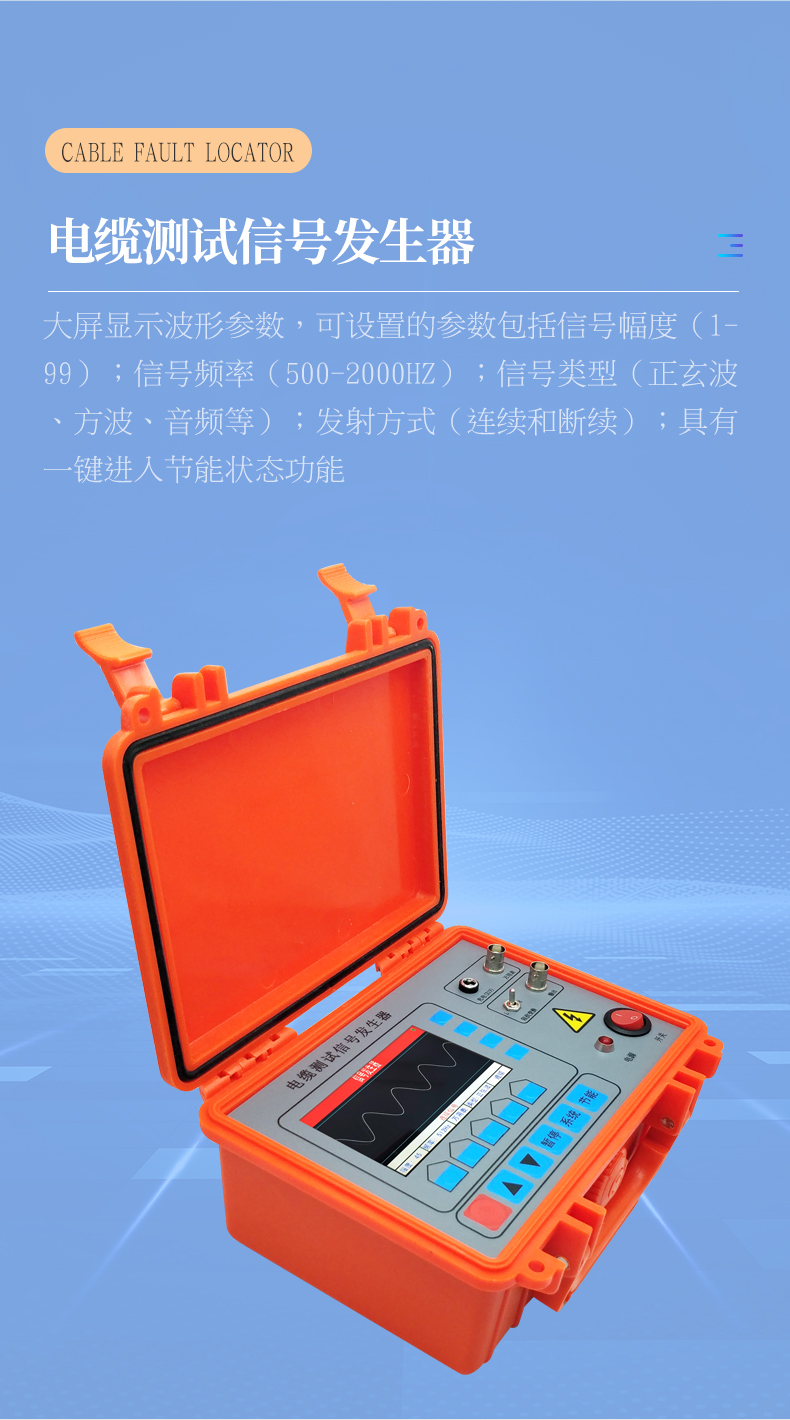

综合测试仪距离长度测试: | 测试范围: 8000米(可定制) | 测试盲区: 0米 | 测试分辨率:*小0.5米 | 脉冲宽度: 96ns-10μs自动调节 | 测试方式:自动测试、手动分析,2种方式都有 | 综合测试仪漏电、路径定位: | 漏电故障:漏电绝缘电阻范围0-0.5MΩ | 测试误差:不大于1米 | 电缆深度:不小于3米 | 探测范围: 8000米 | 路径精度:不大于0.2米. | 信号发生器(真彩显示屏) : | 信号输出:1KHZ可调 | 万用表功能:交直流电压、绝缘电阻、电缆环阻 | 主机体积: 220*1 60*90 (W*D*H, mm) | 主机重量: 2kg |
产品特点:

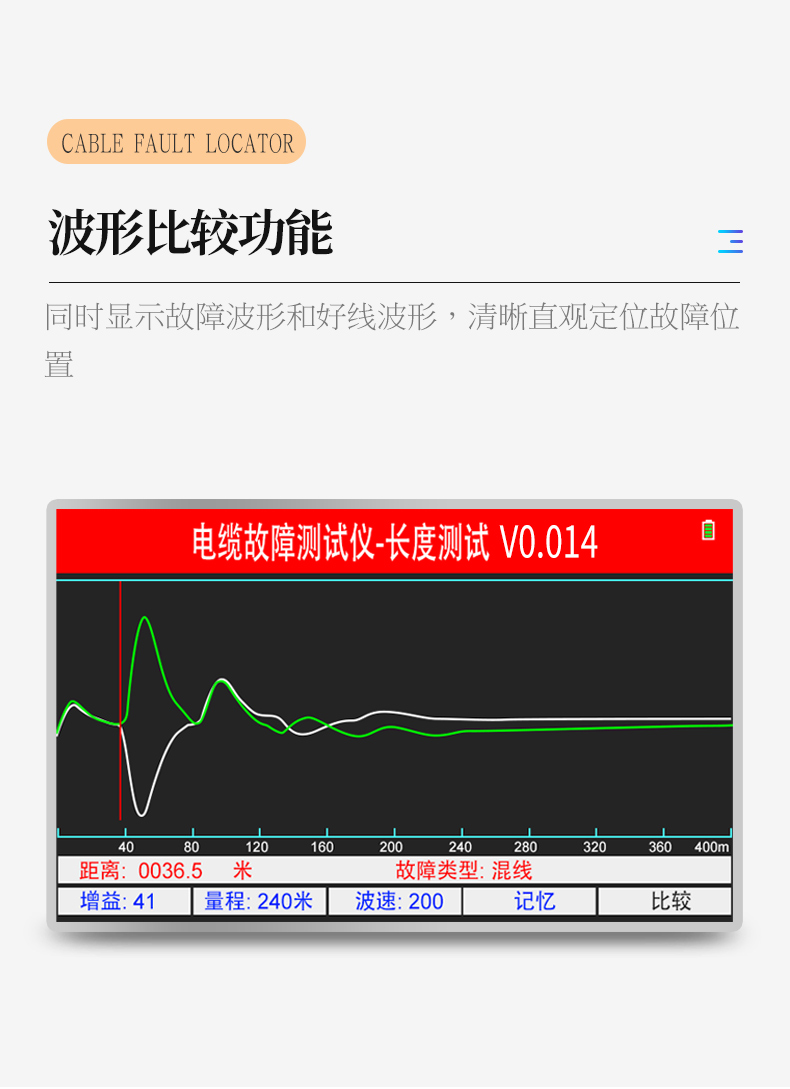

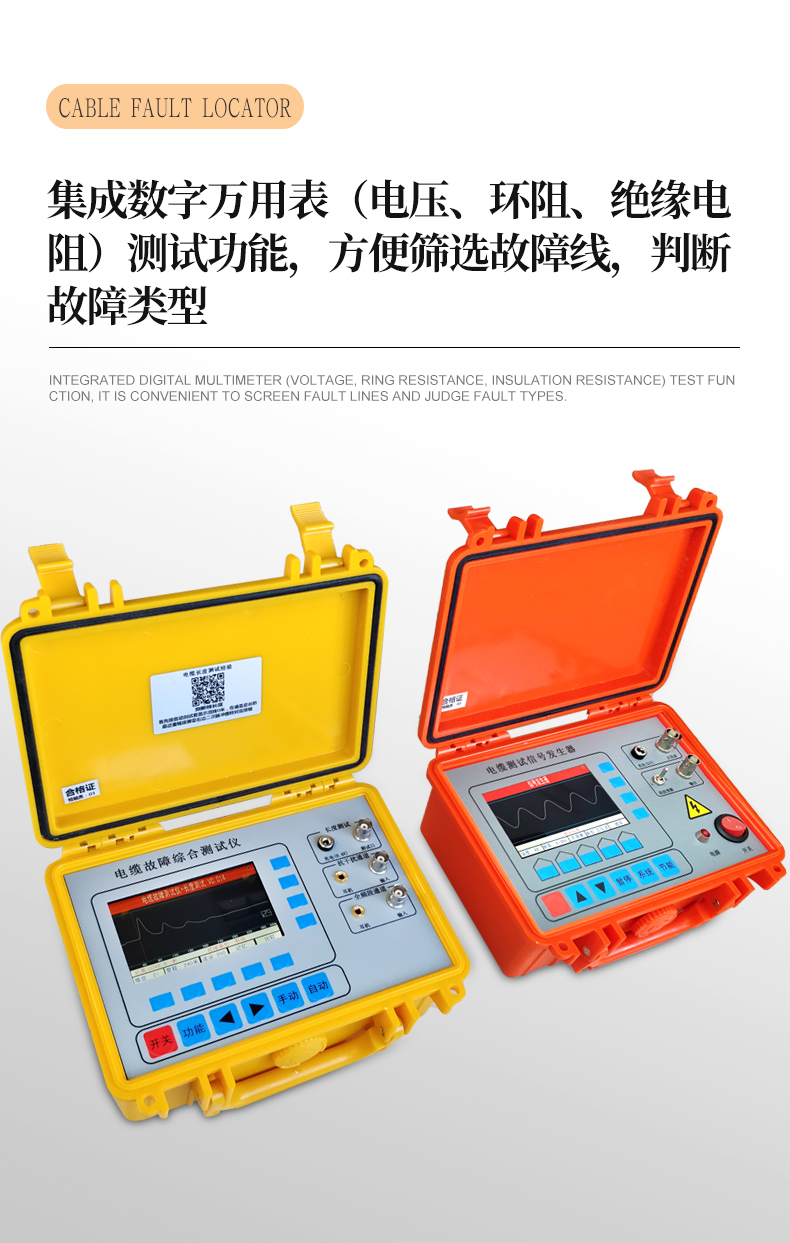

1.480*800大屏幕真彩手机细腻屏在阳光下也能清晰可辨。 | 2.自带数据接口,支持客户远程升级。 | 3.采用ARM CPU配合FPGA技术,可快速准确判断故障波形。 | 4.波形比较功能,特别适用于线路某点氧化造成后端电压 | 低故障的测试定位。 | 5.简洁的对应功能按键易学易会直观方便。 | 6.高能量锂电池,使用时间可达6-8小时。 | 7.信号器自带万用表功能方便测试电压电阻及绝缘。 |

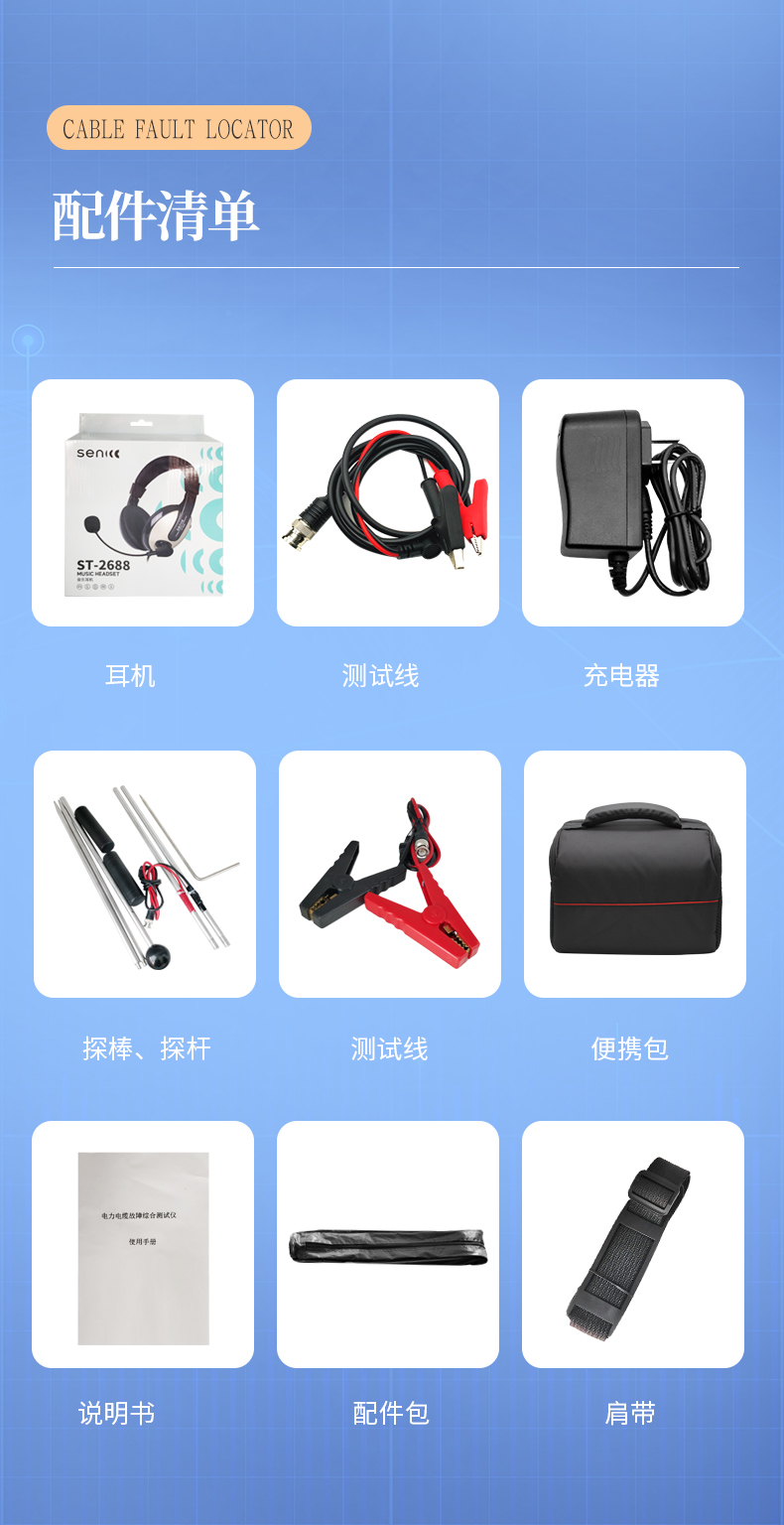

标准配置:

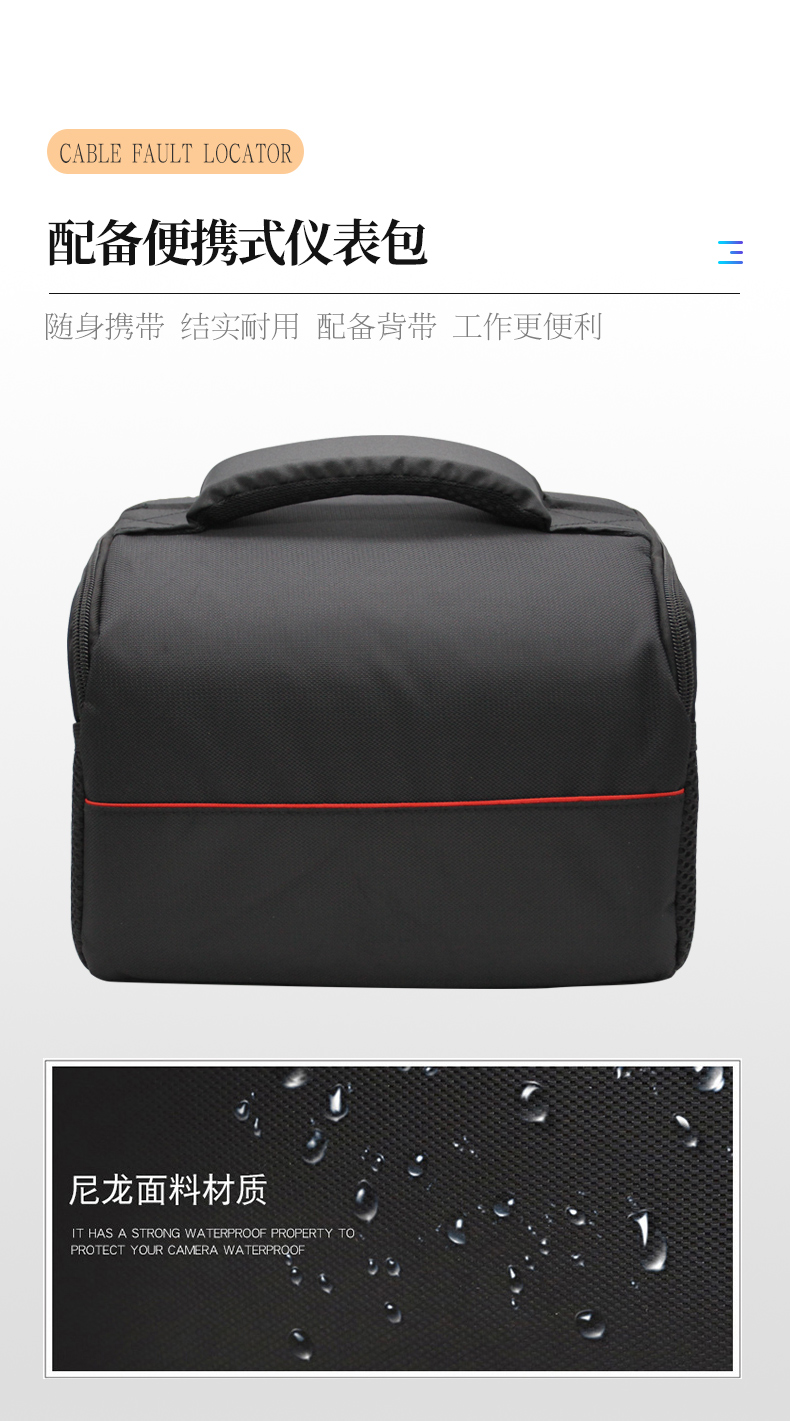

测试仪主机........... 1台 | 信号发生器........... 1台 | 测试耳机.............. 1个 | 专用充电器........... 2个 | 路径探头...............1付 | 漏电探杆.............. 1付 | 长度测试线(信号器连接线..与长度测试通用)......1条 | 接地钎.................. 1个 | 仪器包.................. 2个 | 说明书.................. 1个 | 合格证保修卡.........1组 |
